R系列齒輪減速電機為斜齒輪硬齒面減速機，此系列減速機有以下設計方完案：1）R...Y是指底腳軸伸式安裝斜齒輪減速機2）RFS...法蘭軸伸式，軸輸入的斜齒輪減速機3）RS...R指底腳軸伸式安裝組合型，軸輸入的斜齒輪減速機4）RXF...Y指法蘭軸伸式安裝單級斜齒輪減速機5）RF...Y是指法蘭軸伸式安裝斜齒輪減速機6）R...R...Y指底腳軸伸式安裝組合型斜齒輪減速機7）RFS...R指法蘭軸伸式組合型，軸輸入的斜齒輪減速機8）RXS...指底腳軸伸式安裝，軸輸入的單級斜齒輪減速機9）R(RF\RX\RXF)...Y... 指電機用戶自配或配特殊電機時需加聯接法蘭10）RS...指底腳軸伸式安裝，軸輸入的斜齒輪減速機11）RF...R...Y...指法蘭軸伸式組合型斜齒輪減速機12）RX...Y...底腳軸伸式安裝單級斜齒輪減速機13）RXFS...法蘭軸伸式，軸輸入的單級斜齒輪減速機。

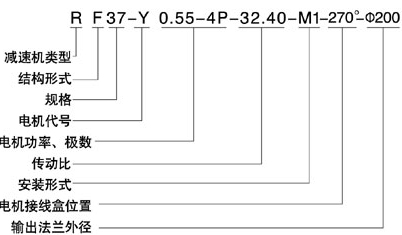

R系列減速電機表示方法：

R系列減速電機結構形式：

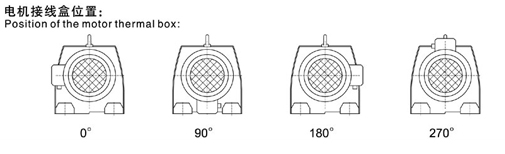

R系列減速電機接線盒位置：

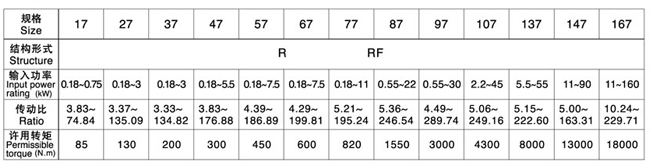

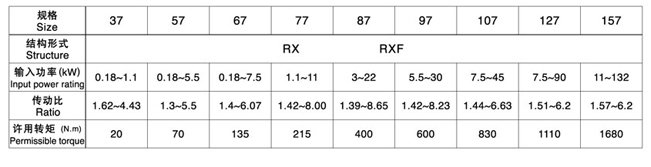

R系列減速電機許用功率及許用轉矩：
